Дизель СМД-62 четырехтактный, шестицилиидровый, с V-образным расположением цилиндров жидкостного охлаждения, непосредственным впрыском топлива и турбонаддувом.

Дизель состоит из блок-картера, двух головок цилиндров, кривошипно-шатунного механизма, механизма распределения, узлов и агрегатов систем питания топливом, питания воздухом, смазки, охлаждения, выпуска отработавших газов, а также узлов и агрегатов пускового двигателя и редуктора.

Цилиндры дизеля расположены в два ряда под углом 1,53 рад (90°) и выполнены в общем блоке вместе с верхней частью картера. Топливный насос распределительного типа с механическим всережимным регулятором расположен в задней части дизеля и имеет привод от механизма газораспределения. Для очистки топлива на дизеле установлены два фильтра: один — для грубой очистки, другой — для тонкой очистки. Для очистки воздуха, поступающего в цилиндры, на дизеле применен воздухоочиститель с бумажными фильтрующими элементами. Для фильтрации масла применена полнопоточная масляная центрифуга. Водяной насос центробежного типа с вентилятором и компрессор имеют ременной привод от шкива на переднем носке коленчатого вала, а генератор — от шкива на водяном насосе.

Запускается дизель одноцилиндровым бензиновым пусковым двигателем, передача от которого к маховику дизеля осуществляется одноступенчатым редуктором.

Для уменьшения шума дизель оборудован глушителем.

На дизеле предусмотрены места для установки датчиков давления масла и температуры воды, а также датчика сигнализации аварийного давления масла.

Каждый цикл работы дизеля осуществляется в течение двух оборотов коленчатого вала и включает четыре такта: впуск, сжатие, рабочий ход и выпуск. При такте впуска, когда поршень движется от в.м.т. к и.м.т., в цилиндр через открытый впускной клапан поступает свежий воздух. При движении поршня от н.м.т. к в.м.т. (впускной и выпускной клапаны закрыты) воздух сжимается, при этом температура его повышается. В конце такта сжатия через форсунку в камеру в поршне впрыскивается топливо. Распыленное и перемешанное в среде сжатого воздуха топливо воспламеняется, давление в камере повышается. Образующиеся при сгорании газы, расширяясь, давят на днище поршня, в результате чего поршень движется от в.м.т. к н.м.т. и через шатун передает усилие на кривошип коленчатого вала, заставляя его вращаться, то есть происходит рабочий ход. Когда поршень после рабочего хода начинает двигаться от н.м.т. к в.м.т., открывается выпускной клапан и отработавшие газы выталкиваются поршнем из цилиндра, происходит такт выпуска. После выпуска отработавших газов цикл повторяется.

Рабочие ходы в цилиндрах дизеля следуют один за другим в порядке ра боты цилиндров 1—4—2—5—3—6.

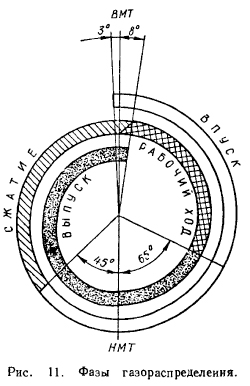

Для лучшего протекания рабочего процесса открытие и закрытие впускного и выпускного клапанов не совпадают с положением поршня в мертвых точках. Фазы газораспределения показаны на рис. 11.

Опережение открытия и запаздывание закрытия впускного клапана обеспечивает лучшее наполнение цилиндра свежим воздухом, а выпускного клапана — более полное удаление отработавших газов из цилиндра дизеля. В связи с постоянным совершенствованием дизелей в описании конструкции отдельных сборочных единиц и деталей могут быть некоторые изменения.
