Система смазки предназначена для бесперебойной подачи масла к трущимся деталям дизеля с целью уменьшения трения и износа деталей, а также для отвода от них тепла и продуктов износа. Кроме того, слой смазки, находящийся на поверхности гильзы, колец и поршня, обеспечивает уплотнение соединения гильза — поршень.

Система смазки дизеля комбинированная: часть деталей смазывается под давлением, часть — разбрызгиванием. Под давлением смазываются коренные и шатунные Подшипники, подшипники распределительного вала, поршневые пальцы, втулка шестерни привода топливного насоса, автоматическая муфта изменения угла начала подачи топлива, а также турбокомпрессор, водяной насос и воздушный компрессор. Гильзы, поршни, поршневые кольца, шестерни распределения и привода масляного насоса смазываются разбрызгиванием.

Система смазки включает следующие механизмы и узлы: масляный насос, насос предпусковой прокачки масла, масляный фильтр-центрифугу, масляный фильтр турбокомпрессора.

Масло в дизель заливают через маслоналивной патрубок, расположенный на левом колпаке головки цилиндров Уровень масла проверяют щупом, расположенным с левой стороны блока. Чтобы масло не вспенивалось, в нижней крышке картера установлен маслоуспокоительный щиток. Для слива масла в нижней части поддона имеется пробка.

На блок-картере дизеля предусмотрено место для подсоединения датчика аварийного давления масла.

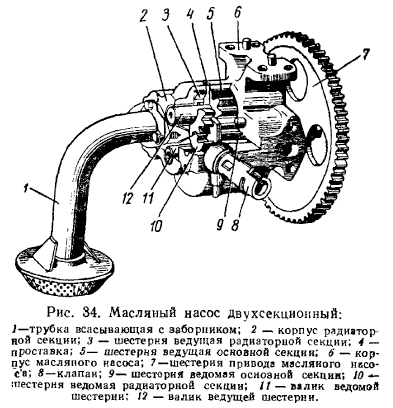

Масляный насос (рис. 34). Шестеренного типа, двухсекционный насос служит для забора масла из нижнего картера (поддона) и подачи его к трущимся деталям. Он расположен в передней части картера н приводится во вращение от шестерни коленчатого вала. Шестерни 5 и 9 нагнетающей (основной) секции масляного насоса подают масло к центрифуге, а шестерни 3 и 10 радиаторной — в радиатор. Секции насоса отделены друг от друга проставкой 4, имеющей общее всасывающее отверстие. На корпусе 2 радиаторной секции установлен предохранительный клапан 8, отрегулированный на давление открытия 0,25 — 0,05 МПа (2,5—0,5 кгс/см²), который предупреждает повышение давления масла в радиаторе при пуске дизеля.

На дизеле может быть установлен односекционный масляный насос.

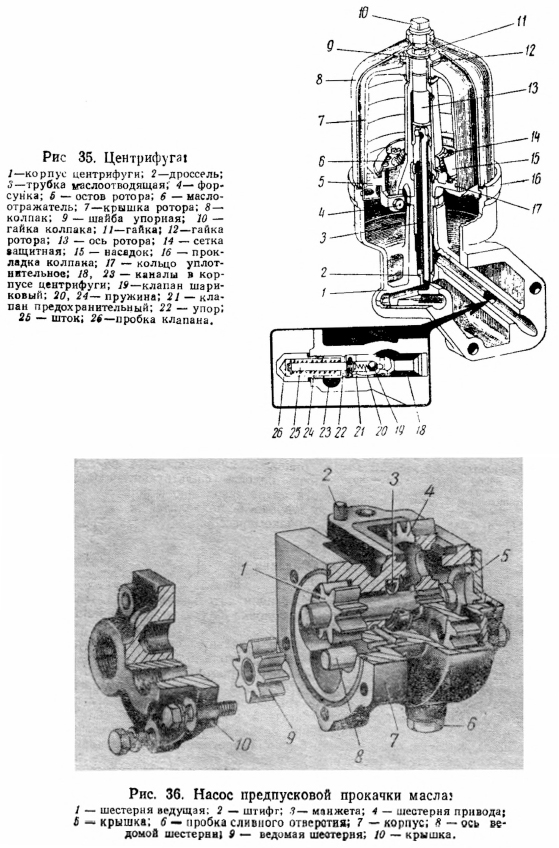

Масляный фильтр — полнопоточная масляная центрифуга (рис. 35) установлен на дизеле для очистки масла. Основной частью центрифуги является ротор, вращающийся на оси 13, ввернутый в корпус центрифуги. Ротор состоит из остова 5 и крышки 7. Сверху ротор закрыт колпаком 8, который плотно прижимается к корпусу1 центрифуги гайкой 10.

Масло, нагнетаемое масляным насосом, по маслопроводам и каналам в корпусе центрифуги поступает внутрь ротора. Часть масла, расходуемого на привод ротора, поступает во внутреннюю полость остова и через форсунки 4 вытекает с большой скоростью, создавая реактивный момент, вращающий ротор. Выходящее из форсунок масло через окно в корпусе фильтра и блоке цилиндров сливается в нижнюю крышку картера. Остальное масло под действием центробежной силы очищается от загрязнений, которые оседают на стенках крышки ротора, и по сверлениям в верхней части остова и маслоотводяшей трубке 3 направляется в главную масляную магистраль дизеля.

В корпусе центрифуги размещен предохранительный клапан 21, который поддерживает требуемое давление в тормозной системе.

Масло, нагнетаемое масляным насосом, по каналу 18 поступает в центрифугу, а из нее по каналу 23 в магистраль дизеля. При повышении давления на выходе из центрифуги до 0,45—0,57 МПа (4,5—5,7 кгс/см²) масло, находящееся в полости упора 22 ив зазоре между упором и штоком 25, передает давление на предохранительный клапан 21. Преодолевая сопротивление пружины 24, предохранительный клапан перемещается, сообщая канал 18 центрифуги со сливным окном блок-картера. При этом часть масла, подаваемая насосом, по каналу в блок-картере сливается в поддон.

Для уменьшения влияния гидравлического удара на детали центрифуги при запуске холодного дизеля внутри клапана 21 размешен шариковый клапан 19, который открывается при разности давлений 0,65—0,75 МПа (6,5—7,5 кгс/см²), ускоряя открытие предохранительного клапана 21.

В случае снижения или повышения давления в системе от нормы выверните пробку 26, выньте из корпуса клапан 21 в сборе с упором 22 и пружиной 24. Промойте в дизельном топливе клапан в сборе и гнездо клапана, после чего установите клапан на место.

Нажимая на шток 25, убедитесь в отсутствии заедания клапана и вверните пробку.

Насос предпусковой прокачки масла предусмотрен на дизеле для обеспечения подачи масла в систему смазки перед запуском, особенно в холодное время года (рис. 36). Так как шестерня 4 привода насоса предпусковой прокачки находится в постоянном зацеплении с шестерней пускового, двигателя, насос сразу после запуска пускового двигателя (до включения муфты сцепления редуктора )начинает подавать масло из поддона дизеля через обратный клапан в главную масляную магистраль дизеля. После 1—2 мин работы пускового двигателя в режиме прогрева давление в масляной магистрали стабилизируется до 0,05—0,1 МПа (0,5—1,0 кгс/см²).

После пуска дизеля обратный клапан перекрывает доступ масла из блок-картера в насос.

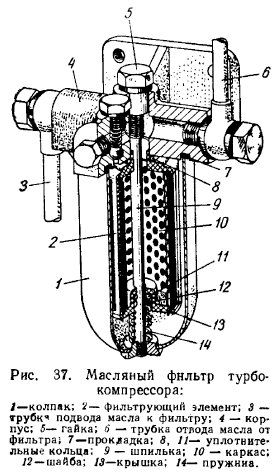

Масляный фильтр турбокомпрессора сетчатого типа установлен с правой стороны на дизеле для очистки масла, поступающего в турбокомпрессор (рис. 37). Он состоит из литого чугунного корпуса 4, стального штампованного колпака 1 и разборного фильтрующего элемента 2. Масло из главной магистрали по маслоподводящей трубке 3 поступает в фильтр. Пройдя через отверстия сетчатого фильтра, дополнительно очищенное масло попадает во внутреннюю полость фильтрующего элемента, откуда по сверлению в корпусе фильтра и трубке 6 подводится к подшипнику турбокомпрессора.
