Ротационный горизонтальный нож на вертикальной оси (рис. 6.13) — это самое распространенное орудие из числа применяемых для стрижки газонов. На ровных газонах с низкой травой качество срезания этими аппаратами очень высокое. Недостаток ротационной и бичевой косилок в том, что они непригодны для заготовки травы на корм, так как сильно измельчают траву, а при высоком травостое вообще неработоспособны. Привод ножей осуществляется от вала отбора мощности мотоблока через механизм привода. Три шпинделя 5 с ножами 6 прикрыты сверху кожухом 2. Ножи изготовлены из прочной высококачественной стали. Шпиндели 5 соединены между собой ременной передачей 4. Используемая высокая скорость резания может приводить к поломкам ножа при его ударе о препятствие (камень или другой предмет), поэтому кожух 2 служит также защитой оператора от камней или обломков ножа. Крепят ножи к шпинделям при помощи болтов 7 и фиксируют фиксаторами 8 от проворачивания. Создаваемый при быстром вращении ножей поток воздуха выбрасывает срезанную траву влево по ходу движения агрегата. Роторные ножи могут срезать траву практически у поверхности почвы, но при этом возрастает опасность их повреждения, поэтому высоту среза устанавливают не ниже 3 см Регулировку высоты среза проводят рычагом 1, перемещая его вверх или вниз. При этом через систему рычагов опорные колеса косилки меняют свое положение относительно оси рычага 3 и кожуха 2.

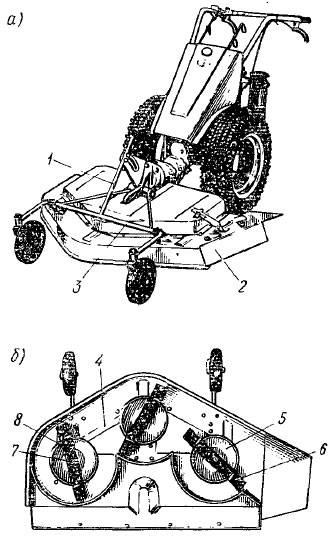

Рис.6.13. Мотогазонокосилка БЧС-612 (а) и вид снизу на три ротационных ножа с вертикальными осями (б)

На рис. 2, б и в показаны соответственно фронтальная пальцево-сегментная и ротационная косилки, используемые с мотоблоком «Хако-Вариетти», а на рис. 2, г — с подборщиком срезанной травы. Под аэродинамическим воздействием срезанная трава в последнем направляется из-под кожуха вверх и заполняет находящийся на раме мотоблока сетчатый бункер. На рис. 3 представлен другой тип подборщика травы 20, используемый на мотоблоке «Мепол-Терра».

Вильчатая сеноворошилка типа RF-1 используется с польским мотоблоком RJS-1 (рис. 6.14), оснащенным двухтактным двухцилиндровым двигателем мощностью 6 кВт. Агрегат предназначен для ворошения скошенной травы и зеленой массы во время сушки. Ворошилка состоит из рамы, установленной на двух стальных ходовых колесах, оборудованных тормозной системой. От главного вала, соединенного с двигателем, через кулачковую муфту вращение передается цепной передачей к коленчатому валу, который осуществляет движение всех шести ворошильных вил. Ширина захвата ворошилки 2200 мм, рабочая скорость 4,5 км/ч, производительность 0,8 – 1,0 га/ч. Оператор размещается на сидении, которое закреплено на раме ворошилки.

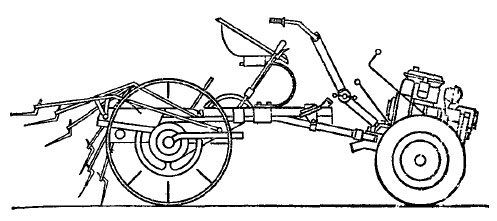

Рис 6.14. Мотоблок RJS-1 с вильчатой сеноворошилкой типа
