Рулевое управление — гидромеханическое, служит для поворота трактора путем изменения взаимного положения его полурам в горизонтальной плоскости, осуществляемого гидравлическими цилиндрами поворота.

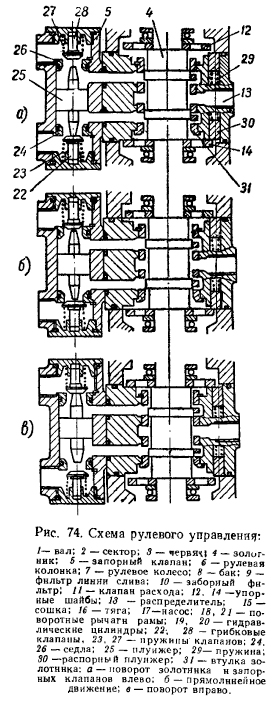

Рулевое управление состоит из гидравлической и механической частей (рис. 74): гидравлическая — служит для поворота полурам, механическая — для управления поворотом и осуществления обратной связи.

К гидравлической части относятся гидравлический насос 17, клапан 11 расхода, распределитель 13, запорный клапан 5, два цилиндра 19 и 20 поворота, бак 8 с заборным фильтром 10 и фильтром 9 на линии слива, а также трубопроводы для соединения гидравлических узлов.

К механической части относятся рулевая колонка 6, червячная пара (червяк 3 и сектор 2) рулевого механизма и тяга 16 обратной связи.

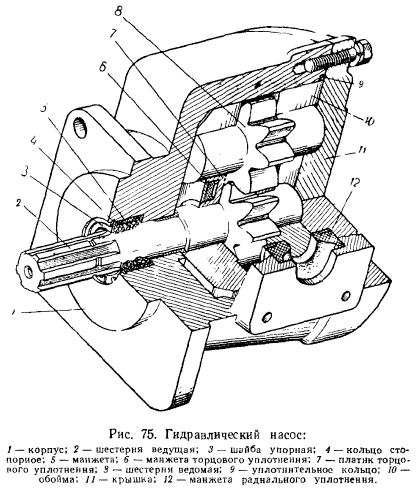

Гидравлический-насос НШ 32-Л-2 (рис. 75) — односекциоипый шестеренный. Прикреплен к проставочному корпусу на задней стенке картера раздаточной коробки с правой стороны. Получает вращение от дизеля через вал привода ВОМ, подвижную шестерню раздаточной коробки, шестерню вала привода насоса и компенсирующую зубчатую муфту. При переключении подвижной шестерни привод к насосу осуществляется от ведущих колес, что обеспечивает управление трактором при неработающем дизеле (буксировка, езда накатом и др.).

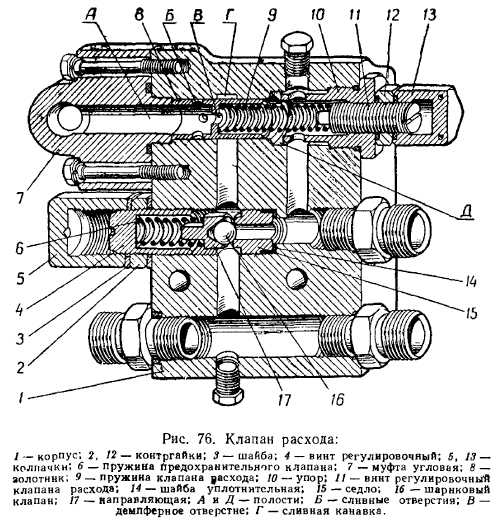

Клапан расхода (рис 76) обеспечивает подачу постоянного количества рабочей жидкости к распределителю рулевого механизма независимо от частоты вращения коленчатого вала дизеля. Клапан расхода установлен на заднем правом кронштейне кабины. Он состоит из подпружиненного золотника, перемещающегося в осевом направлении в корпусе 1. На боковой поверхности золотника имеется четыре сливных отверстия, а в донышке — отверстие В малого диаметра, которое создает сопротивление протеканию жидкости. Поэтому давление в полости А перед отверстием больше, чем в полости Д за ним. Сила избыточного давления перемещает золотник 8 до уравновешивания этой силы пружиной 9. При этом сливные отверстия Б в золотнике сообщаются со сливной канавкой Г в корпусе и избыточная жидкость направляется на слив в бак.

В одном корпусе с клапаном расхода находится предохранительный клапан, предназначенный для предохранения системы от разрушений при чрезмерном увеличении давления. Он состоит из шарикового клапана 16, седла 15, пружины 6 и регулировочного винта 4.

Рулевой механизм служит для управления поворотом трактора при помощи изменения направления потока масла к гидравлическим цилиндрам поворота. Изменение направления потока масла осуществляется золотниковым распределителем.

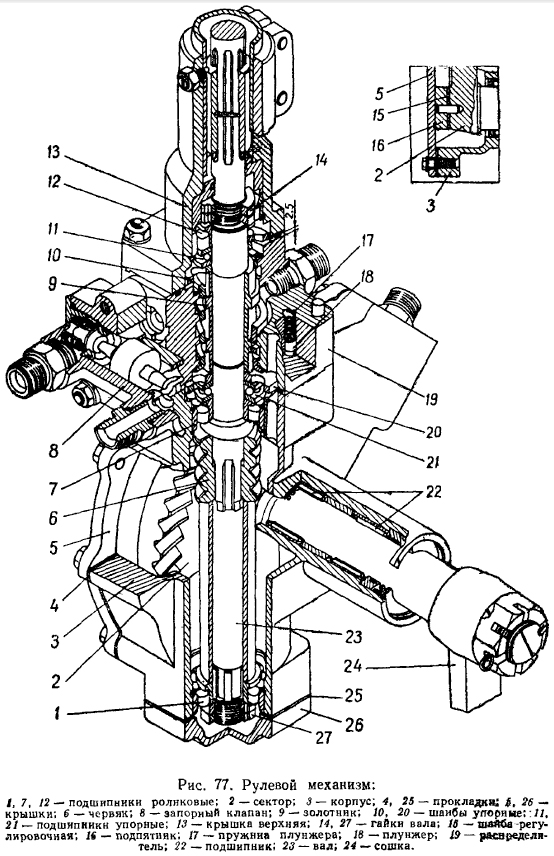

Рулевой механизм состоит из корпуса 3 (рис. 77), в котором на двух роликовых подшипниках 1 и 7 установлен вал 23 с червяком 6, упорными подшипниками 11 и 21, золотником 9 и упорными шайбами 10 и 20. На двух игольчатых подшипниках 22 установлен червячный сектор 2, который находится в зацеплении с червяком 6 Зазор в зацеплении регулируется подбором шайб 15 необходимой толщины.

Плунжеры 18 разжаты пружинами 17 и, упираясь своими торцами в корпус 3, крышку 13 и упорные шайбы 10 и 20, устанавливают золотник 9 в нейтральное положение. Так как между упорными шайбами и торцами проточек в корпусе распределителя с двух сторон имеются зазоры по 2,5 мм, вал 23 может совершать не только вращательное, но и поступательное перемещение  вверх и вниз от нейтрального положения. Совместно с валом будет перемещаться и закрепленный на нем золотник 9. При осевом перемещении пояски в золотнике перекрывают отверстия во втулке распределителя и направляют поток масла от насоса к соответствующим полостям гидравлических цилиндров поворота.

Запорный клапан служит для предотвращения самопроизвольного поворота трактора при наезде на препятствие, то есть для стабилизации движения. Он установлен между гидравлическими цилиндрами и распределителем и препятствует выходу масла из полостей цилиндра.

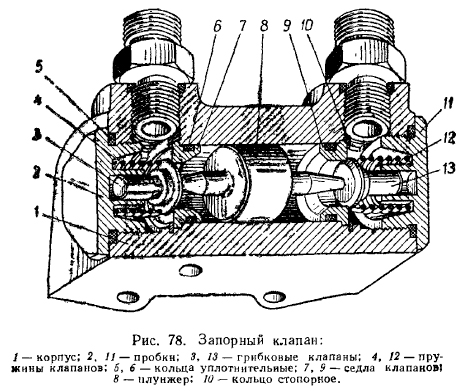

Запорный клапан состоит из корпуса 1 (рис. 78), двух подпружиненных грибковых клапанов 3 и 13 с седлами 7 и 9 и плунжера 8. Полости клапанов закрыты пробками 2 и 11. Клапан прикреплен четырьмя шпильками к боковой плоскости распределителя и составляет с рулевым механизмом один узел.

Гидравлические цилиндры двухстороннего действия осуществляют поворот трактора. Оба цилиндра одинаковы.

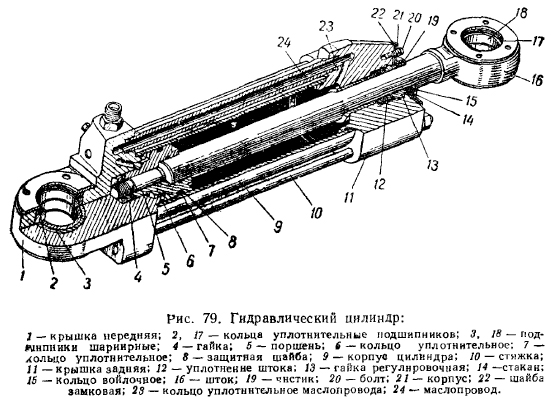

Цилиндр состоит из корпуса 9 (рис. 79), поршня 5, штока 16, передней 1 и задней 11 крышек и маслопровода 24, Цилиндры с помощью пальцев своими передними крышками крепятся к задним кронштейнам рессор, а штоками — к поворотным ушам задней полурамы.

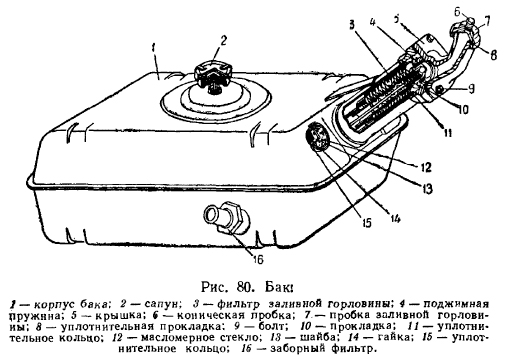

Бак является резервуаром для масла, необходимого для работы системы, и способствует поддерживанию его температурного режима. На задней стенке его корпуса (рис. 80) расположено масломерное стекло 12 для контроля уровня масла и заливная горловина. В трубе заливной горловины размещен фильтр 5, состоящий из набора 21 чечевицеобразного фильтрующего элемента. Набор поджат пружиной. В верхней части бака установлен сапун 2, связывающий внутреннюю полость бака с атмосферой, а в нижней — пробка для слива масла. Слева в боковую стенку бака ввернут сетчатый заборный фильтр 16.

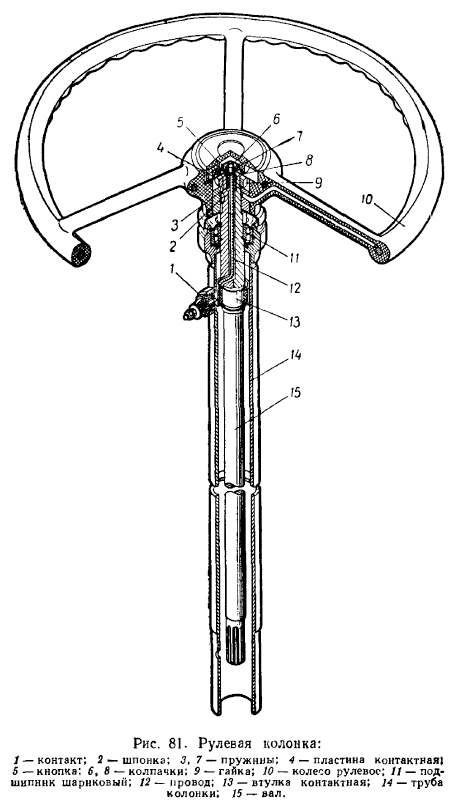

Рулевая колонка установлена в расточке верхней крышки рулевого механизма, зафиксирована винтом и закреплена двумя болтами. Вал 15 рулевой колонки (рис. 81) через шлицевую втулку соединяется с валом рулевого механизма. На верхнем конце вала 15 шпонкой 2 и гайкой 9 закреплено рулевое колесо 10. В колонке размещен привод звукового сигнала, состоящий из кнопки 5, колпачков 6 и 5, пружин 3 и 7 и пластины 4. При нажатии на кнопку электрическая цепь сигнала, связанная с колпачком 8 через контакт 1, втулку 13 и привод 12, замыкается на «массу».

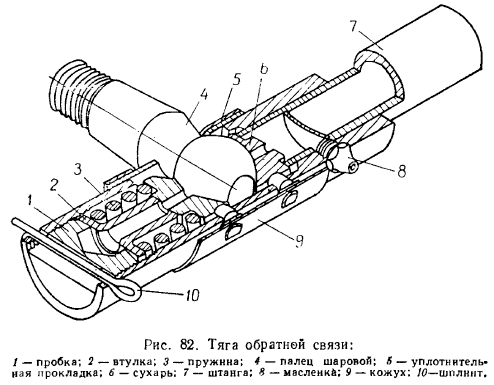

Тяга обратной связи (рис. 82) совместно с поворотными ушами рамы, Сошкой и червячной передачей рулевого механизма составляет обратную связь, которая обеспечивает пропорциональность поворота трактора углу поворота рулевого колеса, а также прекращение поворота при прекращении вращения рулевого колеса.

Управление трактором осуществляется рулевым колесом. При прямолинейном движении или движении с постоянным радиусом поворота рулевое колесо не вращают. В это время золотник 4 (рис. 74) находится в нейтральном положении и масло, проходя через распределитель 13, направляется на слив в бак. При этом клапаны прижимаются пружинами к седлам и препятствуют выпуску масла из полости гидравлических цилиндров. Плунжер устанавливается в среднем положении.

При вращении рулевого колеса влево, в связи с наличием зазора между нижней упорной шайбой и корпусом распределителя, червяк свинчивается по червячному сектору. Вал вместе с золотником сдвигается вверх. Золотник верхними кромками поясков перекрывает во втулке верхние кромки обоих рядов отверстий, связывающих полость нагнетания со сливом, н масло от насоса через отверстия в верхнем ряду открывает грибковый клапан и поступает к полостям левого поворота гидравлических цилиндров. Одновременно плунжер под давлением масла сдвигается и Своим хвостовиком открывает противоположный клапан. В полости левого поворота масло нагнетается, а из полостей правого поворота гидравлических цилиндров идет на слив в бак. Трактор поворачивается влево. С прекращением вращения рулевого колеса, так как золотник распределителя еще сдвинут вверх, масло продолжает поступать в гидравлические цилиндры и поршни их продолжают движение. Штоки поршней через поворотные рычаги, тягу обратной связи, сошку и червячную пару воздействуют на золотник, сдвигая его вниз в нейтральное положение. Масло идет на слив в бак и поворот трактора прекращается. Клапаны под действием пружин прижимаются к седлам, препятствуя выходу масла из полостей гидравлического цилиндра.

При вращении рулевого колеса вправо в связи с наличием зазора между верхней упорной шайбой и корпусом распределителя червяк навинчивается по червячному сектору. Вал вместе с золотником сдвигается вниз. Золотник нижними кромками поясков перекрывает во втулке нижние кромки обоих рядов отверстий, которые связывают полость нагнетания со сливом, и масло от насосов через отверстия в нижнем ряду открывает грибковый клапан и поступает к полостям поворота гидравлических цилиндров. Одновременно плунжер под давлением масла сдвигается и своим хвостовиком открывает противоположный клапан. В полости правого поворота масло нагнетается, а из полостей левого поворота гидроцилиндров идет на слив в бак. Трактор поворачивается вправо.

С прекращением вращения рулевого колеса золотник возвращается в нейтральное положение, аналогично описанному при повороте влево, и поворот трактора прекращается.

Для обеспечения нормальной работы рулевого управления и исключения возможности выхода из строя червячной пары и других деталей необходимо, чтобы гидравлические узлы были правильно соединены трубопроводами и шлангами. Поэтому, в случае демонтажа рулевого механизма, гидравлических цилиндров и трубопроводов, при монтаже на трактор необходимо запорный клапан и цилиндры соединить так: штуцер запорного клапана, расположенный ближе к оси трактора, должен быть соединен трубопроводами и шлангами со штуцерами цилиндров, установленными ближе к лонжеронам рамы, а штуцер запорного клапана, находящийся снаружи, должен быть соединен с наружными штуцерами на цилиндрах.
