Рама

Рама служит остовом трактора и предназначена для монтажа на ней всех узлов и агрегатов.

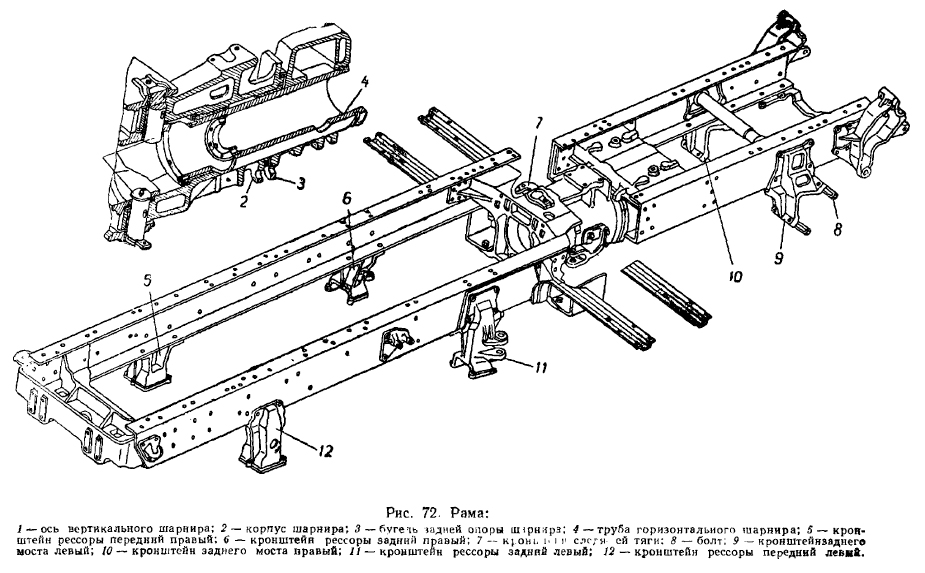

Рама (рис. 72) трактора швеллерная, состоит из двух полурам — передней и задней, соединенных между собой вертикальными и горизонтальными шарнирами. Вертикальный шарнир служит для поворота трактора, горизонтальный — для приспособления колес к рельефу грунта и разгрузки рамы от дополнительных скручивающих усилий.



Вокруг осей 1 вертикального шарнира происходит взаимный поворот полурам на 0,51 рад (30°) вправо и влево в горизонтальной плоскости. Вокруг трубы 4 горизонтального шарнира полурамы могут поворачиваться в вертикальной плоскости на 0,26 рад (15°) вверх и на 0,26 рад (15°) вниз.

Для блокировки шарниров рамы в корпусе 2 шарнира, бугеле 3 горизонтального шарнира, кронштейне 12 следящей тяги и нижней полке правого Переднего лонжерона сделаны отверстия 0 32 мм.
