Пневматическая система предназначена для обеспечения работы тормозов Трактора и прицепа, оборудованного однопроводной системой, пневматического привода стеклоочистителей и выключения муфты сцепления. Кроме того, сжатый воздух используется для накачивания шин.

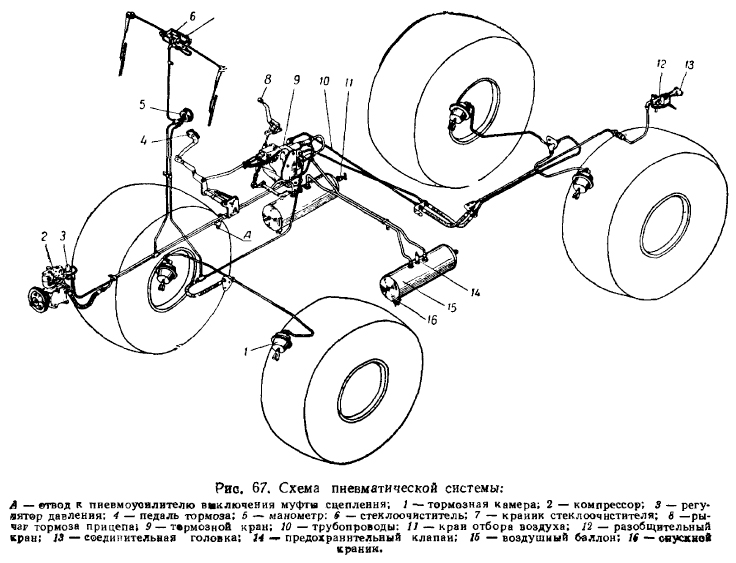

В пневматическую систему входят: компрессор 2 (рис. 67) с регулятором 3 давления; воздушные баллоны 15 с предохранительным клапаном 14, краном 11 отбора воздуха и спускным краником 16; тормозной кран 9; тормозные камеры 1; соединительная головка 13; разобщительный кран 12; двухстрелочный манометр 5; стеклоочиститель 6 с краником 7 и трубопроводы 10 с арматурой.

При нажатии на педаль 4 тормоза воздух, нагнетаемый компрессором 2 в воздушные баллоны 15, через тормозной кран 9 подается в тормозные камеры 1 трактора. Шток тормозной камеры, перемещаясь, проворачивает разжимной кулак колесного тормоза и прижимает тормозные колодки к барабану. Одновременно с этим через тормозной кран происходит выпуск сжатого воздуха из соединительной магистрали прицепа и сжатый воздух поступает из воздушных баллонов прицепа к его тормозным камерам. При нажатии на педаль нижняя стрелка манометра 5 покажет давление воздуха, подводимого к тормозным камерам трактора. Верхняя стрелка постоянно показывает давление в пневматической системе.

Рычаг 8 независимого управления тормозами прицепа приводит в действие только колесные тормоза прицепа. Им пользуются для подтормаживания прицепа, не нажимая на педаль 4, чтобы избежать наката прицепа на трактор и складывания поезда при движении на спусках, поворотах, при резком торможении, для маневрирования на месте и т. п.

Стеклоочиститель 6 включают поворотом ручки краника 7 против хода часовой стрелки.

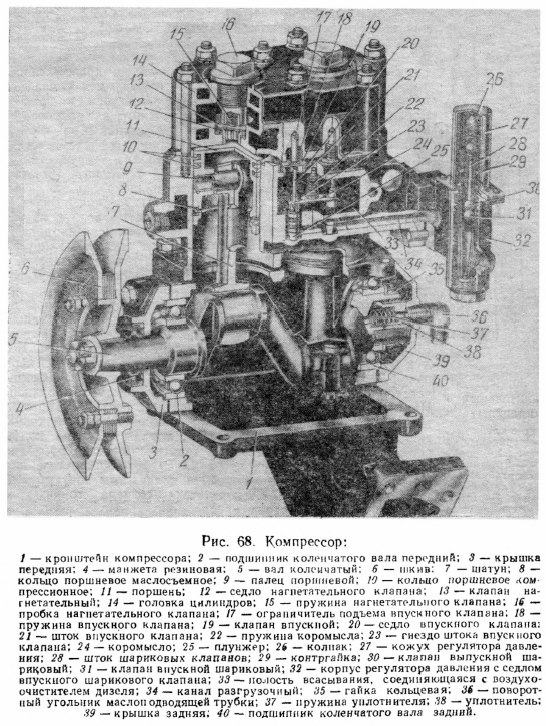

Компрессор (рис. 68) поршневого типа, двухцилиндровый, одностороннего действия, предназначен для нагнетания воздуха в пневматическую систему трактора. Воздушный компрессор получает вращение от шкива коленчатого вала дизеля через клиноременную передачу. Воздух к нему подводится по трубопроводу из воздухоочистителя дизеля. При достижении в пневматической системе предельного давления воздуха 0,73—0,77 МПа (7,3—7,7 кгс/см²) срабатывает регулятор давления для перевода компрессора на режим холостой работы. Это обеспечивается разгрузочным устройством, состоящим из двух плунжеров 25, штоков 21, коромысла 24 и пружины 22.

Когда давление воздуха в воздушном баллоне снижается до 0,6—0,64 МПа (6—6,4 кгс/см²), регулятор давления разъединяет его с разгрузочным каналом 34 и выпускает из него воздух в атмосферу. Плунжеры под действием пружины 22 возвращаются в исходное положение и впускные клапаны 19 закрываются. Компрессор снова начинает подавать сжатый воздух в пневматическую систему.

Система смазки компрессора — смешанная. Масло по подводящей трубке из масляной магистрали дизеля поступает к задней крышке картера компрессора и через уплотнитель 38 по каналам коленчатого вала — к подшипникам шатунов. Коренные шарикоподшипники, поршневые пальцы и стенки цилиндров смазываются разбрызгиванием. Масло стекает через канал в кронштейне 1 крепления компрессора в полость передней крышки.

Блок и головка компрессора охлаждаются жидкостью, подводимой из системы охлаждения дизеля.
Заполнение системы охлаждения компрессора происходит только при работающем дизеле. Поэтому, залив охлаждающую жидкость в радиатор, запустите дизель, дайте ему поработать 3—5 мин, после чего проверьте уровень охлаждающей жидкости в радиаторе.

Регулятор давления (рис. 68) установлен на компрессоре и служит для выключения его при достижении давления в системе 0,73—0,77 МПа. (7,3— 7,7 кгс/см²) и для включения — при падении давления ниже 0,6-—0,64 МПа (6,0—6,4 кгс/см²). Необходимое давление сжатого воздуха поддерживается регулятором давления автоматически.

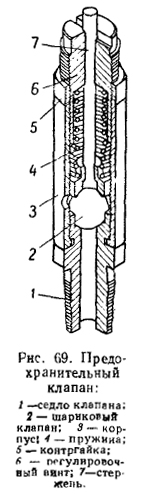

Предохранительный клапан (рис. 69) установлен на левом воздушном баллоне и служит для предохранения системы от чрезмерного повышения давления при отказе регулятора давления. Он сообщает пневматическую систему с атмосферой, когда давление в ней превысит 0,9—1,05 МПа (9—10,5 кгс/см²).

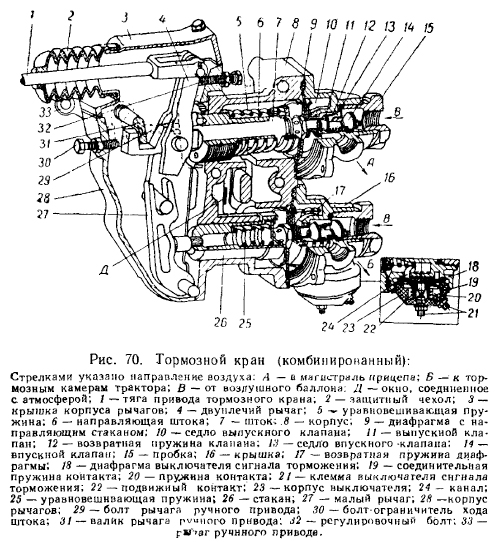

Тормозной кран (рис. 70) установлен на правом лонжероне рамы под кабиной трактора и служит для управления пневматическим приводом тормозов трактора и прицепа. Верхняя секция тормозного крана служит для распределения сжатого воздуха на прицеп, а нижняя — на тормоза трактора. В нижней секции расположен выключатель «стоп»- сигнала. Совместный привод тормозного крана осуществляется тягой 1 через двуплечий 4 и малый 27 рычаги. Рычаг 33 приводит в действие только секцию прицепа.

Работа крана в отторможенном состоянии. Впускной клапан 14 секции прицепа открыт, и сжатый воздух из воздушных баллонов трактора поступает в магистраль прицепа (стрелка А). Давление поступающего воздуха регулируется пружиной 5. Впускной клапан секции трактора закрыт, а выпускной — открыт, и тормозные камеры через окно Д соединены с атмосферой.

Работа крана при. торможении. Усилие от тормозной педали передается через тягу 1 на рычаг 4, который перемещает шток 7, сжимая пружину 5. Седло 10 отходит от выпускного клапана 11 секции прицепа, клапан 14 закрывается. Воздух из магистрали прицепа выходит в атмосферу через окно Д, в результате на прицепе срабатывает воздухораспределитель, подавая воздух к тормозным камерам прицепа. Нижний конец рычага 4 нажимает на рычаг 27, который перемешает стакан 26, закрывает выпускной клапан секция трактора и открывает впускной клапан. Сжатый воздух поступает к тормозным камерам трактора (стрелка Б). Одновременно сжатый воздух через канал 24 поступает к диафрагме 18, сжимает пружину 20 и подвижным контактом 22 замыкает клеммы 21 выключателя сигнала торможения, включая лампочки «стоп»-сигнала в задних фонарях.

Работа крана при оттормаживании. Нагрузка с рычага 4 снимается и пружина 5 возвращает шток 7 в первоначальное положение. Выпускной клапан 11 секции прицепа садится на седло 10, а впускной клапан 14 открывает доступ воздуха в воздухораспределитель прицепа. Происходит его оттормаживание. Одновременно закрывается впускной и открывается выпускной клапаны секции трактора. Сжатый воздух из тормозных камер трактора выходит в окно Д и тормоза растормаживаются.

Воздушные баллоны 15 (рис. 67) установлены справа и слева у входа в кабину и служат для запаса сжатого воздуха, его охлаждения и конденсации содержащихся в воздухе паров воды и масла. На правом баллоне имеется кран 11 отбора воздуха. Снизу на каждом баллоне установлены краники 16 для выпуска конденсата.

Тормозные камеры (рис. 71) установлены на кронштейнах разжимных кулаков колесных тормозов и служат для приведения их в действие за счет энергии сжатого воздуха.

Соединительная головка 13 (рис. 67) и разобщительный кран 12 расположены на левом кронштейне заднего навесного устройства и служат для соединения воздухопроводов трактора и прицепа, оборудованного однопроводной пневматической тормозной системой. В случае отрыва прицепа от трактора соединительная головка разъединяет без повреждения шланги и перекрывает выход воздуха из системы трактора.

Разобщительный край предназначен для отключения тормозной магистрали при работе трактора без прицепа.
