Навесное устройство предназначено для присоединения к трактору навесных и полунавесных машин и орудий. Это рычажно-шарнирный четырехзвенный механизм, который состоит из верхней оси и вала с подъемными рычагами, верхней тяги, двух раскосов, нижней оси с двумя цилиндрическими головками» двух нижних тяг и ограничительных цепей с регулируемыми муфтами.
Навинчиванием или свинчиванием муфты верхней тяги регулируют равномерность заглубления передних и задних рабочих органов машины или орудия. При транспортных переездах верхнюю тягу необходимо закреплять фиксатором.

Нижние гяги выполнены телескопичными. При снятии подпружиненного пальца они раздвигаются, что облегчает надевание шаровой головки на цапфу присоединяемого орудия. Для фиксации телескопичности нижних тяг подайте трактор назад, вставьте пальцы в совместившиеся отверстия и введите рукоятки пальца под фиксатор.

Нижние тяги с подъемными рычагами соединены раскосами. Навинчивая или свинчивания муфты раскосов и верхней тяги, установите машину или орудие в рабочее положение, указанное в инструкции по их эксплуатации.

В транспортном положении навешенное орудие предохраняется от раскачивания двумя перекрестно расположенными, регулируемыми по длине ограничительными цепями, при этом боковое качание концов нижних тяг не должно превышать 10—20 мм.

При длительных переездах трактора с навесными машинами разгрузите гидравлическую систему. Для этого поднимите навесное устройство и закрепите упорный рычаг и рычаг штока вместе с левым подъемным рычагом специальным пальцем и шплинтом. Перед опусканием навесной системы палец обязательно снимите. Для принудительного заглубления рабочих органов машины или орудия тем же пальцем и шплинтом блокируется только рычаг штока с левым подъемным рычагом.

Для различных условий работы конструкцией навесного устройства предусмотрено присоединение орудия к трактору по двухточечной и трехточечной схемам наладки.

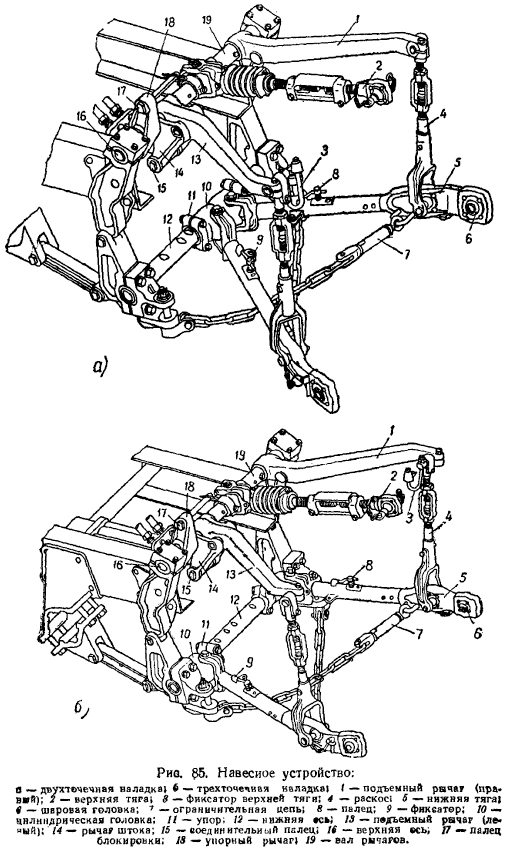

Двухточечная схема наладки. При работе с навесными машинами по двухточечной схеме (рис. 85а) обеспечивается большая маневренность агрегата и допускается его отклонение от прямолинейного пути или поворота не более 0,35 рад (20°) (по дуге большого радиуса) без подъема машины из рабочего положения в транспортное.

При агрегатировании с плужными агрегатами (с шириной захвата до 2,1 м) головки нижних тяг сместите на 150 мм относительно продольной оси трактора (правый упор закрепите на предпоследней лыске на правой части нижней оси, левый за сдвинутыми головками). Верхнюю тягу сместите в крайнее правое положение. При этом раскосы закрепите с правой стороны относительно подъемных рычагов 1 и 13.

При агрегатировании с плужными агрегатами (с шириной захвата более 2,1 м) головки нижних тяг установите по продольной оси трактора и закрепите упорами 11, а раскосы — с левой стороны относительно подъемных рычагов 1 и 13.

Трехточечная схема наладки. При работе с навесными машинами по трехточечной схеме (рис. 856) обеспечивается устойчивый ход орудия в поперечном направлении относительно трактора. Для наладки нижние тяги установите в крайние положения на нижней оси 12 и закрепите упорами 11. Верхнюю тягу установите по оси трактора, а раскосы 4 — с левой стороны относительно подъемных рычагов 1 и 13. Для работы при трехточечной наладке навесного устройства, требующей жесткой связи в поперечной плоскости, присоедините ограничительные цепи передними концами накрест к проушинам, которые приварены к нижним тягам, и натяните цепи стяжными муфтами.
